液压千斤顶又称油压千斤顶,是一种采用柱塞或液压缸作为刚性顶举件的千斤顶。 简单起重设备一般只备有起升机构,用以起升重物。构造简单、重量轻、便于携带,移动方便。常用的简单起重设备有液压千斤顶、滑车和卷扬机等。

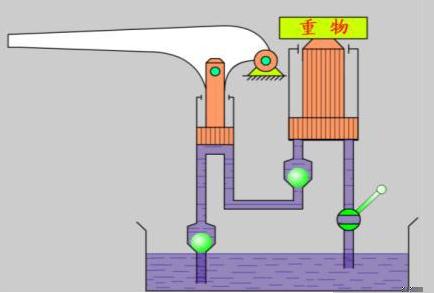

千斤顶有外壳、大活塞、小活塞、扳手、油箱等部件组成。工作原理是扳手往上走带动小活塞向上,油箱里的油通过油管和单向阀门被吸进小活塞下部,扳手往下压时带动小活塞向下,油箱与小活塞下部油路被单向阀门堵上,小活塞下部的油通过内部油路和单向阀门被压进大活塞下部,因杠杆作用小活塞下部压力增大数十倍,大活塞面积又是小活塞面积的数十倍,由手动产生的油压被挤进大活塞,由帕斯卡原理知大小活塞面积比与压力比相同。这样一来,手上的力通过扳手到小活塞上增大了十多倍(暂按15倍),小活塞到大活塞力有增大十多倍(暂按15倍),到大活塞(顶车时伸出的活动部分)力量=15X15=225倍的力量了,假若手上用每20公斤力,就可以产生20X225=4500公斤(4.5吨)的力量。工作原理就是如此。当用完后,有一个平时关闭的阀门手动打开,油就靠汽车重量将油挤回油箱。

千斤顶的原理
